| Place of Origin: | China |
| Marka adı: | Meanwell |
| Sertifika: | CE,ROHS, TUV, UL |
| Model Number: | APC-25 Single Output LED Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| Fiyat: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| WORKING TEMP.: | -30 ~ 70℃ | VIBRATION: | 10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes |
|---|---|---|---|
| STORAGE TEMP., HUMIDITY: | -40 ~ +80℃, 10 ~ 95% RH | TEMP. COEFFICIENT: | ±0.2%/℃ (0 ~ 50℃) |
| WORKING HUMIDITY: | 20 ~ 90% RH non-condensing | SAFETY STANDARDS: | UL8750 (except for APC-25-350), CSA-C22.2 No. 250.0-13 (only for APC-25-700&1050) approved; design refer to EN60950-1 |
| WITHSTAND VOLTAGE: | I/P-O/P:3KVAC | ISOLATION RESISTANCE: | I/P-O/P:>100M Ohms / 500VDC / 25℃/ 70% RH |
| Vurgulamak: | LED Işık Güç Kaynağı,LED Işık Sürücüsü |
||

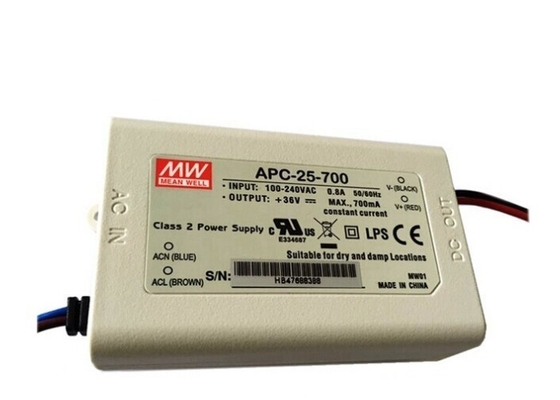

LED Güç Kaynağı Sabit Akım APC Serisi 20W LED Driver APC-25-700
AP Serisi Özellikleri (12-35w Tek Çıkışlı LED Güç Kaynağı):
1. Evrensel AC giriş / Tam Aralık
2. Tamamen izole edilmiş plastik kasa
3. Korumalar: Kısa devre / Aşırı yük (sadece APV) / Aşırı gerilim
APV serisi için sabit voltaj modu
APC serisi için sabit akım modu
4. IP30 tasarımı
5. 300VAC dalgalanma girişine 5 saniye dayanabilir (APV / C-25/35)
6. Sınıf 2 güç ünitesi / Geçiş LPS (APC-25-350 ve APC-35-350 / 500 hariç)
7. İzolasyon sınıf II, hayır FG
8. Serbest hava konveksiyonuyla soğutma
9.% 2100 tam yük yanma testi
10. Düşük maliyet, yüksek güvenilirlik
11. LED aydınlatması ve hareketli tabela uygulamaları için uygundur.
12. 2 yıl garanti
APC-25 25W Tek Çıkışlı Anahtarlama Güç Kaynağı Özellikleri:
1. Sabit akım modu güç kaynağı
2. Evrensel AC girişi / Tam Aralık
3. 300VAC Dalgalanma girişine 5 saniye dayanabilir
4. Korumalar: Kısa devre / Aşırı gerilim
5. Tamamen izole edilmiş plastik kasa
6. Küçük ve kompakt boyut
7. Serbest hava konveksiyonuyla soğutma
8. IP30 tasarımı
9.% 100 tam yük yanma testi
10. LED aydınlatma ve hareketli tabela uygulamaları için uygundur.
11. Düşük maliyet / Yüksek güvenilirlik
12. 2 yıl garanti
AP Serisi Güç Kaynakları:
APV Serisi:
Tek Çıkışlı LED Güç Kaynağı: APV-12 Serisi, APV-16 Serisi, APV-25 Serisi, APV-35 Serisi
APC Serisi:
Tek Çıkışlı LED Güç Kaynağı: APC-12 Serisi, APC-16 Serisi, APC-25 Serisi, APC-35 Serisi
APC-25 25W Tekli Çıkışlı Hızlı Güç Kaynağı LED Güç Kaynağı:
| APC-25 Serisi (CC modu) | ||||
| Model numarası. | Çıktı | Ben Tol. | AR & GE | Effi. |
| APC-25-350 | 25 ~ 70V, 350mA | ±% 8 | 300mV | % 83 |
| APC-25-500 | 15 ~ 50V, 500mA | ±% 8 | 300mV | % 83 |
| APC-25-700 | 11 ~ 36V, 700mA | ±% 8 | 300mV | % 83 |

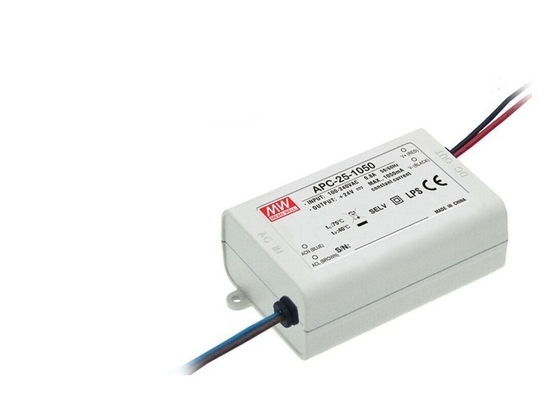

| APC-25-1050 | 9 ~ 24V, 1050mA | ±% 8 | 300mV | % 83 |
AP-25 Özellikleri:
| Model numarası. | APC-25/35 | |
| AC giriş voltaj aralığı | 90 ~ 264VAC; 127 ~ 370VDC | |
| AC ani akım (maks.) | Soğuk başlatma, 230VAC'de 45A | |
| Aşırı gerilim koruması | % 110 ~% 145 nominal çıkış voltajı | |
| Direnç gerilimi | I / PO / P: 3kVAC | |
| Çalışma sıcaklığı | -30 ~ + 70 derece (çıkış eğrisi eğrisine bakınız) | |
| Titreşim | 10 ~ 500Hz, 2G 10 dakika / 1 devir, her biri boyunca 60 dakika periyot X, Y, Z eksenleri | |
| Güvenlik standartları | UL8750 onaylandı (APC-25-350 ve APC-35-350 / 500 hariç); Tasarım, TÜV EN60950-1'e bakın | |
| EMC standartları | EN55022 sınıf B, EN61000-3-2 sınıf A, EN61000-3-3, EN61000-4-2,3,4,5,6,8,11 | |
| Bağ | Giriş | UL dereceli, 18AWGx2C (15cm) |
| Çıktı | UL dereceli, 18AWGx2C (15cm) | |
| Boyut (GxYy x Y) (mm) | 84x57x29,5 | |
NOT:
1. Belirtilmeyen tüm parametreler 230VAC giriş, nominal yük ve ortam sıcaklığının 25 ° C'de ölçülür.
2. Dalgalanma ve parazit, bant genişliği 20MHz'de, 0.1uf ve 47uf paralel kondansatör ile sonlandırılmış 12 "bükümlü çift tel kullanılarak ölçülür.
3. Tolerans: kurulum toleransını, hat düzenlemesini ve yük regülasyonunu içerir.
4. Düşük giriş voltajı altında azaltma gerekebilir. Daha fazla ayrıntı için statik özelliği kontrol edin.
5. Güç kaynağı, nihai ekipmanla birlikte çalıştırılacak bir bileşen olarak düşünülür. EMC performansı,
Komple kurulumda, son ekipman üreticileri tekrar kurulum için EMC Direktifini yeniden niteliklendirmelidir.
6.Birim, AB ülkelerindeki aydınlatma uygulamaları için uygun olmayabilir. Ünitenin olası kullanımı için yerel yetkili mercilere danışın.
APC-25 Series Veri Sayfası:
