Place of Origin: | China |
Marka adı: | Enargy |
Model Number: | MDA100-220S24 |
Minimum Order Quantity: | 1pcs |
---|---|
Fiyat: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 1000Pcs/week |
Vurgulamak: | Tıbbi güç adaptörü |
---|

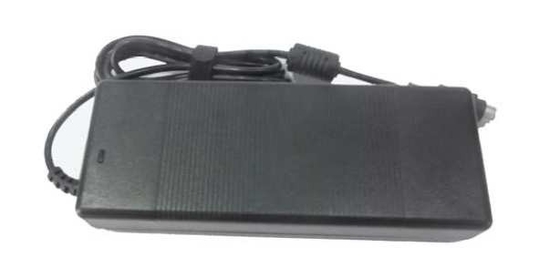

Tıbbi Güç Kaynağı / Güç Adaptörü 100W 24Volt dc / 6.4A MDA100-220S24
Temel Özellikler
AC giriş aralığı: 100 ~ 240Vac
Üçlü çıkışlar: 24V / 4.2A
160W tepe gücü
Yüksek verimlilik:% 85
Hat düzenlemesi: ≤ ±% 1
Yük regülasyonu: ≤ ±% 2
Düşük dalgalanma ve gürültü: ≤200mV
Kısa devre koruması
Aşırı akım koruması üzerinden çıktı
Çıkış aşırı gerilim koruması
Aşırı sıcaklık koruması
Doğal soğutma
RoHS uyumlu
IEC60601-1 üçüncü uyumlu
UL94V-0 alev gecikmeli derecelendirme
Ürüne Genel Bakış
Bu AC-DC dönüştürücü, gelişmiş güç işleme,
Kontrol ve paketleme teknolojilerini sağlamak
Performans, esneklik, güvenilirlik ve maliyet etkinliği
Olgun bir güç bileşeni. Yüksek frekanslı anahtarlama
Düşük gürültülü ve yüksek olan yüksek güç yoğunluğu sağlar
Verimlilik.
Giriş Özellikleri
Parametre | Ben de | T y p | M balta | U nits | N otes |
Nominal giriş voltajı | 100 | 220 | 240 | Vac | |
AC giriş voltaj aralığı | 90 | 264 | Vac | ||
Nominal AC giriş frekansı | 50/60 | Hz | |||
AC giriş frekans aralığı | 47 | 63 | Hz | ||
Max. giren akım | 2 | A | Min. Giriş voltajı, tam yük | ||
Giriş girişi akımı | 60 | A | 240Vakinput voltaj, 25 ℃, ilk başlatma | ||
Verimlilik | 85 | % | Nominal giriş voltajı, nominal yük | ||
Güç faktörü | 92 | PF |
Çıkış Özellikleri
Parametre | Ben de | T y p | M balta | U nits | N otes | |
Çıkış gerilimi aralığı | 23.53 | 24.30 | 24.48 | Vdc | ||
Çıkış akım aralığı | 0 | 4.5 | A | 240Vac girişi Tepe akımı6.87A / 1 sn, kepçe2.5A / 5 sn | ||
Hat Yönetmeliği | ± 1 | % | ||||
Yük Tertibatı | ± 2 | % | ||||
Sıcaklık Düzenlemesi | ± 0.002 | % / ° C | Aşırı çalışma sıcaklığı aralığı | |||
Dalgalanma ve gürültü | 200 | MV | Nominal girdi, tam yük, 20 MHz Bant genişliği | |||
Dinamik yanıt | Sapma | ± 5 | % | % 25 ila% 50 ila% 25 Iout max,% 50 ila 75% - 50% Iout max, 1A / us | ||
Yerleşim zaman | 500 | bize | % 1'in içinde Vout nom. | |||
Açılış yükselme zamanı | 50 | bayan | Tam yük,% 10 ~% 90 Vout | |||
Açılma gecikme zamanı | 3 | S | 220Vac, Tam yük | |||
Çıkış voltajı aşımı | ± 5 | % | ||||
Çıkış Kapasitesi | 2200 | ΜF |
Koruma Özellikleri
Parametre | Ben de | T y p | M balta | U nits | N otes |
Çıkış voltajı koruma | 26 | 30 | Vdc | Hıçkırık | |
Yük koruma üstünden çıktı | 7 | 10 | A | Hıçkırık | |
Kısa Devre Koruması | 10 | MΩ | Hıçkırık |
Genel özellikleri
100W AC-DC Dönüştürücü
Parametre
Ben de | T y p | M balta | U nits | N otes | |
MTBF | 250 | Bayanlar | Nominal girdi, tam yük, 25 ℃ | ||
Ağırlık | 500 | G |
Çevresel Özellikler
Parametre | Ben de | T y p | M balta | U nits | N otes |
Çalışma sıcaklığı | 0 | +40 | ℃ | ||
Depolama sıcaklığı | -40 | +55 | ℃ | ||
Bağıl nem | 20 | 90 | % | ||
Depolama nemi | 10 | 95 | % | ||
Rakım | 3000 | M | |||
Atmosferik basınç | 70 | 106 | Pa |
Emniyet Özellikleri
Parametre | Ben de | T y p | M balta | U nits | N otes | ||
İzolasyon Voltaj | Giriş çıktı | Için | 4000 | Vac | 5mA / 1dak, Ark ve arıza yok | ||
İzolasyon direnç | Giriş çıktı | Için | 10 | MΩ | 500Vdc / 1dak, normal atmosferik basınç,% 90 nem |
EM C Özellikleri
Ben m | Standartlar | C onditions | N otes | |
CE | EN55022 | Sınıf B | Geçiş sistemi testi | |
YENİDEN | EN55022 | Sınıf B | Geçiş sistemi testi | |
Harmonik | EN61000-3-2 | C tipi lambalar Şartlar | Kriter B | |
Gerilim dalgalanmaları ve Titreşen | EN61000-3-3 | A sınıfı ekipmanlar Şartlar | Kriter B | |
Dalgalanma | EN61000-4-5 | Diferansiyel modu ± 2KV, ortak mod ± 4KV | Kriter B | |
DIP | EN61000-4-11 EN55024 | Voltaj daldırması 0% Ut, 10ms | Ölçüt B, faz 0, 90, 180 ve 270 | |
Voltaj daldırması % 40 Ut, 20ms | ||||
Voltaj daldırması % 70 Ut, 50ms | ||||
ESD | Hava | EN61000-4-2 | ± 8KV | Kriter B |
100W AC-DC Dönüştürücü
deşarj | ||||
Temas deşarj | EN61000-4-2 | ± 4KV | Kriter B | |
Ateşkesi | UL94-V0 | |||
Su yalıtım sınıfı | IP2X |
Notlar:
Kriter A: Test sırasında ve sonrasında normal performans.
Ölçüt B: Düşük voltaj koruması veya sıfırlamaya izin verilmiyor. Geçici çıkış voltaj dalgalanmaları, bozulmalar sona erdikten sonra kesilir ve EUT otomatik olarak normal performansını düzeltir. Sistem testi sırasında çıkış voltaj dalgalanması veya sıfırlamaya da izin verilmez.
Ölçüt C: Geçici çıktı kaybına izin verilir, ancak donanım zarar görmez. EUT, normal performansını otomatik olarak veya operatörün müdahalesi ile kurtarır.
Kriter R: Geri kazanılabilir olmayan çıktı kaybına izin verilir. Birincil koruyucu bileşen (sigorta) zarar görebilir. EUT, hasar gören bileşeni değiştirdikten sonra normal performansını geri kazanır.
Çevre Yeterliliği
Pa raferi | Notlar |
Titreşim | Frekans aralığı: 5-20Hz, + 3dB / otc; 20-80 Hz, 0.04 g2 / Hz; 80-500Hz, -3dB / ot c; XYZ ekseni, 30 dak / eksen Tarama frekansı: frekans aralığı: 5-55Hz; Genlik: 0.35mm; Süpürmek Frekans çevrimi: 5dak; XYZ ekseni, 30 dak / eksen |
Mekanik Şok | Yarım sinüs dalgası, 300m / s2, 11ms, ± X, ± Y, ± Z, 6m1 / yön |
Soğuk (çalışıyorken) | IEC60068-2-1 Reklam |
Nemli ısı | IEC60068-2-67 Cy |
Sıcaklık Döngüsü | 0 ° C - 40 ° C arası, rampa 15 ° C / dak., 500 çevrim |
Güç / Termal Bisiklet | Vin = min - max, tam yük, 100 cycle |
Tasarım Marjinalliği | Tmin-10 ° C ila Tmax + 10 ° C, 5 ° C kademeler, Vin = min - maks,% 0-105 yük |
Yaşam Testi | Vin ve yükün% 95'i, derece düşen birimler, 1000 saat |
Lehim kabiliyeti | IEC60068-2-20 |
Standartlara uyumluluk
S t ve r d s | Notlar |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
IEC 695-2-2 | İğne alev testi, tüm montaj, tahta ve plastik bileşenler üzerinde test UL94V-0 uyumlu |
IEC 61000-4-2 |
Fiziksel Bilgi
Uzunluk × genişlik × yükseklik: 167.0 × 65.0 × 39.0 (mm) 6.57 × 2.56 × 1.54 (inç)
Konnektör tanımları
Öğe | Toplu iğne | İşlev | Notlar |
AC Girişi | 1 | N | Düz ayak AC hattı |
2 | L | ||
DC Çıkışı | P1 | Çıktı + | |
P2 | Çıktı + | ||
P3 | Çıktı - | ||
P4 | Çıktı - |
