VFL Fiber optik test cihazı, el optik güç metre OTDR entegre

VFL Fiber optik test cihazı, el optik güç metre OTDR entegre

  • VFL Fiber optik test cihazı, el optik güç metre OTDR entegre
VFL Fiber optik test cihazı, el optik güç metre OTDR entegre
Ürün ayrıntıları:
Menşe yeri: ÇİN
Marka adı: FOCONEC
Sertifika: RoHS
Model numarası: Çok fonksiyonlu OTDR
Ödeme & teslimat koşulları:
Min sipariş miktarı: 1
Ambalaj bilgileri: Karton
Teslim süresi: 2-5 gün
Ödeme koşulları: T/T, L/C
Yetenek temini: Her hafta 200 setleri
İletişim
Detaylı ürün tanımı
Uygulama: test FTTx ağ için tasarlanmış Mesafe aralığı: 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km(SMF)
Optik konektör: ST-SC-FC (Evrensel bağlayıcı) Türü: OTDR, VFL, optik güç ölçer test cihazı
Vurgulamak:

Fiber optik güç ölçer

,

görsel arıza bulma

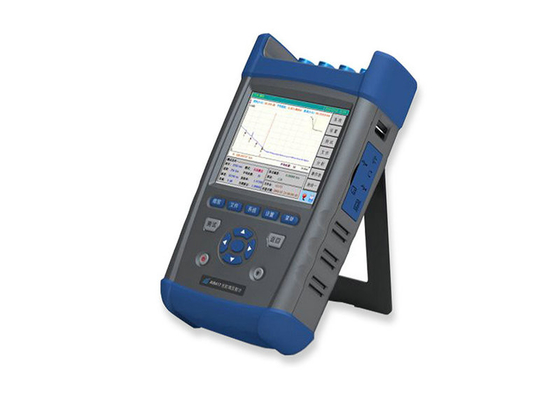

OTDR Entegre VFL Fiber Optik Test Cihazı, El Optik Güç Ölçer ve Işık Kaynağı

Hızlı Detay:

  1. Optik Zaman Alan reflektometri (OTDR)
  2. VFL, optik güç metre, ışık kaynağı entegre
  3. 45dB yüksek dinamik aralık

Ürün Özetleri:

FOC8002 OTDR test FTTx ağı için tasarlanmış çok fonksiyonlu ile yüksek performanslı bir ölçüm cihazıdır. Özellikle test altında fiber optik fiziksel özelliklerini ölçmek için kullanılan, örneğin uzunluk, iletim kaybı ve ekleme kaybı vb .. Ayrıca hataları veya fiber optik sonlarını bulabilirsiniz. Bu yaygın fiber optik haberleşme sisteminde üretim, inşaat ve bakım uygulandığında.

Ana Özellikler:

1. El, hafif ve taşıma için kolaylık

2. 45dB yüksek dinamik aralık

3. ≤1m ekstra kısa olay ölü bölge

4. 0.05m yüksek çözünürlüklü mesafe, 128k örnekleme noktaları

5. Hızlı oto ölçümü, tek tuşla çalışma

Tek bir ünite ile dört dalga boylarına 6. Test kadar

7. İletişim ışık kontrolü otomatik

Ethernet üzerinden 8. Uzaktan fonksiyonu

ActiveSync ile PC'ye USB stick ve yazıcı ve doğrudan kablo indir destekleyen 9. Çift USB arabirimleri,

Yazılı veya okuma 10. Desteklenmesi Bellcore GR196 dosya biçimi

11. Dahili yüksek kapasiteli lityum pil kullanım ömrü 8 saatten fazla

12. Görünür arıza yerleştirme (VFL) ve optik güç metre

13. Evrensel FC / PC, FC / SC, FC / ST konnektör türü, yüzey temizliği için uygundur

Fabrikaya dönen, on-line uygulama yazılımları güncelleme 14. Benzersiz fonksiyonu gereksiz

Ekstra kısa olay ölü bölge

Nedeniyle yüksek çözünürlüklü, FOC8002 OTDR kısa fiber optik pigtail ve optik fiber test için uygundur 1m ekstra kısa olay ölü bölge vardır.

Yüksek hızlı otomatik analyzation


FOC8002 hızlı bir şekilde belirlemek ve hassas, o zaman bile tablodaki tüm olayları listeler izleme olayları ve hataları bulmak, bu yüzden verimliliği artırmak için bakıcılarına çok kullanışlı ve göreli arka plan bilgisi hakkında bilmek gereksiz olabilir.

Yüksek hızlı otomatik ölçüm

FOC8002 OTDR otomatik ölçüm işlevi operatöre gereksiz işletim fazla detay hakkında bilmek kolaylaştırır. işlem çok basit olur: sonra ancak şimdi, sen izleme ve olay tablosunu görebilirsiniz, 【】 Başlat, ardından ölçülen iz görüntülenir basın ve olaylar birkaç saniye ekranda listelenen, lif bağlayın.

Benzersiz PON test yeteneği

FOC8002 erişimi ve FTTH ağ testleri için idealdir, bu PON (pasif optik ağ) test için 1x32 bile 1x64 bölücülerin ile test etmenizi sağlar.
FOC8002 Eğer verici ve merkez ofisin fiber dağıtım panelinden arasındaki tüm olayları karakterize hangi bir olağanüstü 1m olay ölü bölge ve 0.05m yüksek çözünürlük mesafe sunmaktadır.

Rahat VFL fonksiyonu

O yerleşik 650nm görsel hata bulucu (VFL) kolayca kötü raptetmenin, kötü konektörü, mola veya makro viraj tanımlamak için idealdir. 2'den fazla milimetrelik çıkış gücü standart VFL çalışma mesafesi 5 km fazla olduğu FOCONEC en FOC8002 üzere fabrikada takılmıştır.


İletişim Işık Kontrol

Hizmetinde bir lif ölçerken, bir OTDR ile ölçüm sonucu kesin değildir ve OTDR alıcı iç fotoelektrik kalıcı hasar potansiyel bir risk vardır. Iletişim ışık ışık aynı anda, bir uyarı mesajı görüntülenir, mevcut doğrulanır ve iç OTDR koruma anında aktif olacaktır kez test edilen lif, bağlandıktan sonra varsa bu sorunları önlemek için, FOC8002 OTDR otomatik olarak ve sessizce algılayabilir.


Birden Dalgaboyları ve Modelleri

FOC8002 OTDR FOC8002 olabilir hangi ile tek bir birim kadar dört dalga boyları, gibi 850, 1300, 1310, 1383, 1490, 1550, 1625 ve 1650nm dalga boylarında FUT test etmek için tasarlanmış hem tek modlu veya modlu veya herhangi sağlayabilir FTTx, CATV, LAN, Erişim ve Metro ağlarına uzun menzilli yaygın olarak kullanılan.


Bol dış arabirim

Bunlara, aşağıdaki işlevleri sağlayabilir nedeniyle FOC8002, örneğin USB, Min-USB, Ethernet, kulaklık ve SD olarak bol dış arayüze sahiptir:

Etkinleştirebilirsiniz operatörler için multimedya aracılığıyla 1. Eğitim, kısa süre içinde bir ölçüm uzmanı olmak.

2. Uzaktan Uygulama test altındaki fiber uzun mesafeden giderme, Ethernet üzerinden kontrol.

3. Yazdırma iz ve olay tablosu

4. güncelleme uygulama yazılımı on-line


Tipik uygulama:

FOC8002 OTDR esas olarak tek bir birim olarak Multifunctions içerir, FTTX ağ ölçmek için kullanılır. Manuel mod, otomatik mod ve ölü bölge modu (gerçek zaman modunda ve ortalama mod dahil): FOC8002 üç ölçüm modu sunuyor.
Manuel ölçüm modu: manuel mod aracı ile tanıdık yetenekli operatör için uygundur. Bu ölçüm modunda, gerekirse seçilebilir daha doğru sonuçlar, gerçek zamanlı modu veya ortalama modu olsun.
Eğer eklenmiş veya bağlı olan lif etkisi ve süreci gözlemlemek için gerektiğinde gerçek zamanlı modunda, lif zincirinin dinamik değişimler zamanında tespit edilebilir, çok yararlıdır.
Ortalama ölçüm modunda, iz gürültü bastırılmış olabilir, ve SNR (sinyal gürültü oranı) geliştirildi, bu nedenle, sonuç daha doğru olur. Aslında, daha ortalama kat izlemesinde daha fazla gürültü bastırılmış, yürütülür ve uzun zaman sinyal işleme için harcanmaktadır. Uygulamada, ortalama süreleri ihtiyaca göre doğru ayarlanması gerekir.
Otomatik ölçüm modu: optimize ölçüm koşulları otomatik olarak ayarlanır, bu karmaşık arka plan bilgisi ve işletim fazla detay hakkında bilmek operatöre gereksizdir. Bu modda, uygun ortalama süreleri ayarlandığında daha doğru sonuçlar elde edilebilir, ancak sinyal işleme süresini artıracaktır.
Ölü bölge modu: Bu mod kısa mesafe ve mesafe aralığı optimize ayarları ile fiber optik test için uygundur, darbe genişliği ve zayıflatıcı otomatik çalıştırılabilir. En iyi sonucu almak için, Terminal dönüş kaybı 40dB daha az güvence altına alınmalıdır.

Teknik Parametreler:

Dinamik aralık "OTDR modülleri teknik özellikleri" bakınız
Uzaklık belirsizlik ± (0.75 m + örnek boşluk + ölçüm mesafesi × 0.0025%)
Örnekleme çözünürlüğü 0.05,0.1,0.2,0.5,1,2,4,8,16m
Mesafe aralığı 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km (SMF);
0.4,0.8,1.6,3.2,6.4,16,32 (850nm MMF)
Darbe genişliği 5,10,30,80,160,320,640,1280,5120,10240,20480ns
5,10,30,80,160,320,640,1280 (850nm MMF)
Zarar eşiği 0.01dB
Örnekleme noktaları Kadar 128k
Doğrusallık 0.05dB / dB
Zarar çözünürlüğü 0.001dB
Bellek kapasitesi ≥800traces (build-in), ≥65500traces (2GB SD depolama)
Grup kırılma indeksi ayarı 1,00000-2,00000 (0.00001steps)
Mesafe birimi km, m, kft, ft
Ekran 640 × 480, 6.5 inç TFT-LCD (dokunmatik ekran)
Arayüz USB, Min-USB, Ethernet, kulaklık, SD
Optik konektör FC / SC / ST (evrensel konektör)
VFL 10nm ± 650nm, 2mW (tipik); CW / 1Hz
Optik Güç Ölçer Dalgaboyu aralığı: 1650nm Ölçüm aralığı 1200nm: -60 0dBm Ölçüm doğruluğu:% 5 (- 10dBm, CW)
Güç kaynağı 19V ± 2V (2A) Dahili Lityum pil: 240V, 50 / 60Hz, 1.5A DC AC adaptörü 100 4400mAh, çalışma süresi ≥8 saat 2
Dil Kullanıcı tarafından seçilebilir: basitleştirilmiş Çince, İngilizce, Rusça, Korece vb .. (diğerleri için CETC 41 başvurun)
Çalışma sıcaklığı 50 ℃ -10 (şarj: 5 ℃ 40)
Depolama sıcaklığı (: -20 ℃ 60 Pil) -40 ℃ 70
Bağıl nem % 95, yoğuşmasız% 5
Boyutlar 295 × 186 × 75 (mm)
Ağırlık 2.5kg Yaklaşık.

Not1: nedeniyle lif indeksi belirsizliği içermez
Not2: Düşük parlaklık, ölçme hariç.

OTDR Modülleri ve Sipariş Kılavuzu:

Sipariş numarası Kullanım dalga boyu Lif Tipi Dynamic Range (dB) Olay Ölü bölge (m) Zayıflama ölü bölge (m)
FOC8002-2101 1310 / 1550nm SMF 42/40 2/2 10/10
FOC8002-2102 1310 / 1550nm SMF 40/38 1/1 10/10
FOC8002-2103 1310 / 1550nm SMF 37/35 1/1 10/10
FOC8002-3103 (PON) 1310/1550 / 1625nm (build-filtre) SMF 39/37/37 1/1/1 10/10/10
FOC8002-4101 1310/1490/1550 / 1625nm SMF 35/32/34/34 1/1/1/1 10/10/10/10

Standart Aksesuarlar:

NO. Isim miktar
1 Elektrik hattı 1
2 AC / DC adaptörü 1
3 Kalite belgelendirme 1
4 Kullanım kılavuzu 1
5 İz analiz yazılımı (CD) 1
6 (Gallus dahil) Sabit Taşıma çantası 1
7 Cihazın özel gallus 1
8 FC / SC, FC / ST konektörler 1
