| Place of Origin: | Guangdong, China (Mainland) |
| Marka adı: | e.mini |
| Sertifika: | CE/RoHS |
| Model Number: | E-12V5A-LR120050 |
| Minimum Order Quantity: | 20 Pieces |
|---|---|
| Packaging Details: | Work Bin and Handle Box |
| Delivery Time: | Within 2-7 working days after getting deposit |
| Payment Terms: | T/T, Western Union, Paypal |
| Supply Ability: | 25000 Pieces per Month |
| Protection: | Short circuit,Over current,Over Voltage Protection | Input Voltage: | Rated Voltage: 100~240Vac Variation Range: 90-280Vac |
|---|---|---|---|
| Input Frequency: | Rated Frequency: 50/60Hz Variation Frequency: 47-63Hz | Production Name: | Computer AC Adapter |
| Efficiency: | 75% Min, At 115/230Vac input voltage,1/4,1/2,3/4 and full load calculation average efficiency | ||
| Vurgulamak: | Bilgisayar AC adaptörleri,Bilgisayar şarj adaptörü |
||

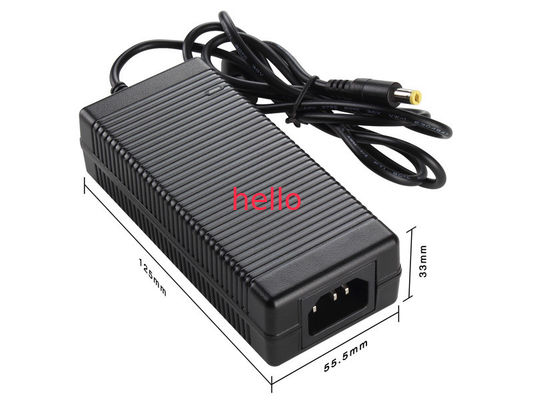

Siyah 12V 5A Bilgisayar AC Adaptörü, Masaüstü Güç Adaptörü
Yüksek Kalite Masaüstü Güç adaptörü, Ac Adaptörü Realan E-12V5A-LR120050
Özellikler:
Model: | E-Mini Adaptör (12V 5A) -LR120050 |
Yazın: | ITX Power, DC-ITX Güç Adaptörü, LCD, LED Ekran Adaptörü ve Dizüstü Adaptörü |
Parametre: | 1, Standart yuvarlak ağız çıkış arabirimi: 2.5mm iç çaplar, 5.5mm dış çap; 12V çıkış gerilimi, 60W çıkış gücü |
1 AÇIKLAMA:
Belgenin amacı, 60W anahtarlama güç kaynağının işlevsel gerekliliklerini belirlemektir.
2 GİRİŞ ÖZELLİKLERİ:
2.1 Giriş Voltajı:
Nominal Gerilim: 100 ~ 240Vac
Varyasyon Aralığı: 90-280Vac
2.2 Giriş Frekansı:
Nominal Frekans: 50 / 60Hz
Varyasyon Frekansı: 47-63Hz
2.3 Giriş Akımı:
Herhangi bir giriş voltajında ve nominal DC çıkış nominal yükünde maksimum 1.6Amp
2.4 Yığın Geçişi:
120 Amps Max 240Vac girişinde, anma yükü ve 25 ℃ ortam sıcaklığında soğuk çalıştırma.
2.5 Ac Sızıntı Akımı:
0.25mA Max.At240Vac girişi.
3 ÇIKIŞ ÖZELLİKLERİ:
3.1 Güç çıkışı
Voltaj | Min. Yük | Oy. Yük | Hazırda bekleme gücü | Çıkış gücü |
12Vdc | 0.01A | 5.0A | 0.5W Max | 60W |
3.2 Kombine Yük / Hat Tüzüğü
Voltaj | Min. Yük | Oy. Yük | Hat Yönetmeliği | Yük Tertibatı |
12Vdc | 0.01A | 5.0A | ±% 1 | ±% 5 |
3.3 Dalgalanma ve Gürültüyü:
Nominal gerilim ve nominal yük altında, dalgalanma ve gürültü Max ile ölçülürken aşağıdaki gibidir. Bant genişliği 20MHz ve Paralel 47uF / 0.1uF, test noktasına bağlanmıştır.
Gerilim Ripple ve Gürültüsü (Maks)
+ 12Vdc 120mV pp
3.4 Gecikme süresini açın:
115Vac giriş ve çıkışında 3 Saniye Maks. Yük
3.5 Yükseliş Zamanı:
40 mS Max 115Vac giriş ve çıkış Maks. Yük
3.6 Bekleme süresi:
5 mS Minimum 115Vac giriş ve çıkış Maks Yük
3.7 Verimlilik:
% 75 Min, 115 / 230Vac giriş voltajında, 1 / 4,1 / 2,3 / 4 ve tam yük hesaplama ortalama verimlilik
4 KORUMA FONKSIYONU:
4.1 Kısa devre testi:
Kısa devre arızaları giderildiğinde güç kaynağı otomatik olarak geri kazanılacaktır.
4.2 Aşırı Akım Koruması:
Aşırı akım arızaları giderildiğinde güç kaynağı otomatik olarak kurtarılacaktır.
4.3 Aşırı Gerilim Koruması:
Arızalar% 120 -% 170 oranında azaltıldığında güç kaynağı otomatik olarak toparlanacak.
5 ÇEVRE GEREKLIĞI:
5.1 Çalışma Sıcaklığı:
0 ℃ ila 40 ℃, Tam yük, Normal çalışma.
5.2 Depolama Sıcaklığı: -20 ℃ ile 80 ℃ arası Paketle
5.3 Bağıl Nem:
% 5 (0 ℃) ~ 90% (40 ℃) RH, 72Hrs, Tam yük, Normal çalışma.
5.4 Titreşim:
Çalışma: IEC 721-3-3 3M3
5 ~ 9Hz, A = 1.5mm
(9 ~ 200Hz, İvme 5m / S2)
Ulaşım:
IEC 721-3-2 2M2
5-9Hz, A = 3.5mm
9 ~ 200Hz, İvme = 5m / S2
200 ~ 500Hz, İvme = 15m / S2
Eksenler, eksen başına 10 döngü
Test sırasında herhangi bir kalıcı hasar meydana gelmez.
NUMUNE, gücü kapatıp açtıktan sonra orijinal durumuna geri getirmek zorundadır.
5.5 Paketli Bırakma:
Duvar montajlı tip için 1M, masaüstü tipi için 760mm yukarıda tarif edildiği gibi.
Yatay yüzey en az 13 mm kalınlığında, her biri 19 mm'den 20 mm kalınlığa kadar iki kat kontrplak üzerine monte edilmiş, tümü beton veya eşdeğer esnek olmayan zeminde desteklenen sert odundur.
6 GÜVENLİK KOŞULLARI:
6.1 TUV / GS- (EN60950-1), CCC- (GB4943) AS / NZS: 60950-1, UL / CUL- (UL60950-1)
Güvenlik: TUV / GS- (EN60950-1), CCC- (GB4943) AS / NZS: 60950-1, UL / CUL- (UL60950-1)
6.2 DİELEKTRİK MUKAVEMET Hi-Pot:
Birincil ila ikincil: tip testi için 1800Vac10mA / 3S.
6.3 İzolasyon direnci:
Birincil ila ikincil: 500V DC'de 10MΩ min.
6.4 EMI STANDART
Sınırlarını Karşılamaktadır
<1>. Fcc part15 sınıf B kuralları
<2>. EN55022 sınıf B kuralları
<3>. GB9254-1998, GB17625.1-2003
