| Place of Origin: | China |
| Marka adı: | Enargy |
| Model Number: | SC100-24D2412 |
| Minimum Order Quantity: | 1pcs |
|---|---|
| Fiyat: | Negotiation |
| Delivery Time: | 1-8 Weeks |
| Payment Terms: | Negotiation |
| Supply Ability: | 15000Pcs/week |
| Vurgulamak: | 12v ac / dc güç kaynağı |
||
|---|---|---|---|

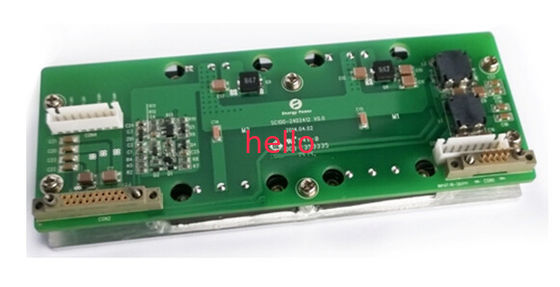

AC-DC Güç Kaynakları 100W Çıkış 24V12V SC100-24D2412
Temel Özellikler
Giriş aralığı: 18 ~ 36Vdc
Çift çıkışlar: 24V / 2.5A, 12V / 3.33A
Yüksek verimlilik:% 90
Hat düzenlemesi: ≤ ±% 1
Yük regülasyonu: ≤ ±% 1
Düşük dalgalanma ve gürültü: ≤ ±% 1
Etkinleştir (Açık / Kapalı) Kontrol
İzolasyon Gerilimi: 1500Vdc
Sýklama modu kýsa devre korumasý
Aşırı akım koruması üzerinden çıktı
Doğal soğutma
Ürüne Genel Bakış
Bu DC-DC dönüştürücü, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar. Alüminyum taban plakası yapısı olağanüstü termal performans sağlar.
Elektriksel Özellikler
Giriş Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş voltaj aralığı | 18 | 24 | 36 | Vdc | |
Max. giren akım | 6.5 | A | Min. Giriş voltajı, tam yük | ||
Verimlilik | 90 | % | Nominal giriş voltajı, nominal yük |
Çıkış Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | ||
Çıkış gerilimi aralığı | 24V | 23.52 | 24 | 24.48 | Vdc | ||
12V | 11.76 | 12 | 12.24 | Vdc | |||
Çıkış akım aralığı | 24V | 0 | 2.5 | A | |||
12V | 0 | 3.33 | A | ||||
Hat Yönetmeliği | ± 1 | % | |||||
Yük Tertibatı | ± 1 | % | |||||
Dalgalanma ve gürültü | 24V | 240 | MV | Nominal girdi, tam yük, 20 MHz bant genişliği | |||
12V | 120 | MV | Nominal girdi, tam yük, 20 MHz bant genişliği | ||||
Dinamik yanıt | Sapma | ± 4 | % | % 25 -% 50 -% 25 Iout max,% 50 -% 75 -% 50 Iout max, 1A / us | |||
Yerleşme zamanı | 300 | bize | % 1'in içinde Vout nom. | ||||
Çıkış voltajı aşımı | 5 | % | |||||
Çıkış Kapasitesi | 24V | 1800 | ΜF | ||||
12V | 3000 | ΜF | |||||
Kontrolü Etkinleştir | Harici anahtar | ||||||
Not: Harici bir anahtar etkinleştirme işlevini denetler. Durumdaki giriş voltajı altındaki düğmeye bir kez basın, modül açılır. Düğmeye tekrar basın, modül kapanacaktır.
Koruma Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Yük koruma üstünden çıktı | 24V | 2.75 | 4.5 | A | Hıçkırık | |
12V | 3.5 | 6.5 | A | |||
Kısa Devre Koruması | 10 | MΩ | Hıçkırık | |||
Çevresel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | -20 | +60 | ℃ | ||
Depolama sıcaklığı | -40 | +85 | ℃ | ||
Bağıl nem | 20 | 90 | % | ||
Depolama nemi | 10 | 95 | % | ||
Rakım | 3000 | M |
Emniyet Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Izolasyon gerilimi | Çıktı girişi | 1500 | Vdc | 1mA / 1dak, Ark ve arıza yok | ||
Zemine giriş | 1500 | Vac | ||||
Toprağa çıkış | 500 | Vdc | 1mA / 1dak, Ark ve arıza yok | |||
İzolasyon direnci | Çıktı girişi | 100 | MΩ | 500Vdc / 1dak, normal atmosferik basınç,% 90 nem | ||
Standartlara uyumluluk
Standartlar | Notlar |
MIL-STD-704 | |
MIL-STD-1399 | |
MIL-STD-810 | |
EN60950 | |
GB4943 | |
IEC 61000-4-2 |
Fiziksel Bilgi
Mekanik Anahat
Uzunluk × genişlik × yükseklik: 160 × 60 × 26 (mm), 6,3 × 2,36 × 1,02 (in),
Pin tanımlamaları
Bağlantı / Teknik Özellikler | Pin No. | İsim |
CON1 / CY59T10BJ | 1,6 | Vin + |
2,3,4,7,8,9 | NU | |
5,10 | VIN- | |
CON2 / CY59Z20BJ | 1 | 24V2 (Vout-) |
11 | 24V2 (Vout +) | |
2 | AÇIK / KAPALI1 | |
12 | AÇIK / KAPALI2 | |
3,4,5,8,13,14,15,18 | NU | |
6,16 | 24V1 (Vout-) | |
7,17 | 24V1 (Vout +) | |
9,19 | 12V (Vout-) | |
10,20 | 12V (Vout +) |
Uygulama Notları: Web sitemizden çeşitli uygulama notları ve teknik beyaz kağıtlar pdf formatında indirilebilir.
