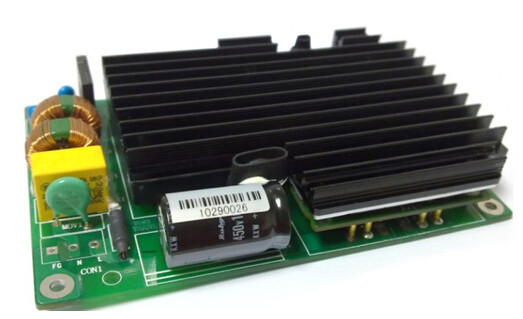

AC-DC Güç Kaynakları 100W Çıkış 48V SC100-220S48
Temel Özellikler
Yüksek çıkış gücü: 100W
Giriş aralığı: 85 ~ 264Vac
Yüksek verimlilik:% 85
Hat düzenlemesi: ≤ ±% 1
Yük regülasyonu: ≤ ±% 2
Sabit frekans: 220kHz
İzolasyon Gerilimi: 1500Vdc
Kısa devre koruması
Çıkış aşırı akım koruması
Aşırı sıcaklık koruması
Ürüne Genel Bakış
Bu AC-DC dönüştürücü, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanır. Yüksek frekanslı anahtarlama, düşük ses ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.
Elektriksel Özellikler
Giriş Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Nominal giriş voltajı | 220 | Vac | |||
AC giriş voltaj aralığı | 85 | 264 | Vac | ||
Nominal AC giriş frekansı | 50/60 | Hz | |||
AC giriş frekans aralığı | 47 | 63 | Hz | ||
Max. giren akım | 2 | A | Min. Giriş voltajı, tam yük | ||
Verimlilik | 85 | % | Nominal giriş voltajı, nominal yük |
Çıkış Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Çıkış gerilimi aralığı | 47.52 | 48 | 48.48 | Vdc | ||
Çıkış akım aralığı | 0.1 | 2.1 | A | |||
Hat Yönetmeliği | ± 1 | % | ||||
Yük Tertibatı | ± 2 | % | ||||
Dalgalanma ve gürültü | 800 | MV | Nominal girdi, tam yük, 20 MHz bant genişliği | |||
Dinamik yanıt | Sapma | ± 1 | % | % 25 ila% 50 ila% 25 Iout max,% 50 ila% 75 ila 50 Iout max, 0. 1A / us | ||
Yerleşme zamanı | 500 | bize | % 1'in içinde Vout nom. | |||
Çıkış voltajı aşımı | 1 | % | ||||
Çıkış Kapasitesi | 470 | ΜF |
Koruma Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
Yük koruma üstünden çıktı | 2.3 | 2.8 | A | Hıçkırık | |
Kısa Devre Koruması | 10 | MΩ | Hıçkırık | ||
Aşırı sıcaklık koruması | 105 | ℃ | Otomatik kurtarma |
Genel özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar |
MTBF | 100 | Bayanlar | TR-NWT-000332,% 80 yük, 300LFM, 40 ℃ Ta | ||
Ağırlık | 300 | G |
Çevresel Özellikler
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | -20 | +55 | ℃ | ||
Depolama sıcaklığı | -40 | +85 | ℃ | ||
Bağıl nem | 10 | 90 | % | ||
Rakım | 3000 | M |
Emniyet Özellikleri
Parametre | Min | Tip | Max | Birimler | Notlar | |
Izolasyon gerilimi | Çıktı girişi | 1500 | Vdc | 10mA / 1dak, Ark ve arıza yok | ||
Zemine giriş | 1000 | Vdc | ||||
Toprağa çıkış | 500 | Vdc | 7.5mA / 1dak, Ark ve arıza yok | |||
İzolasyon direnci | Çıktı girişi | 100 | MΩ | 500Vdc / 1dak, normal atmosferik basınç,% 90 nem |
Çevre Yeterliliği
Parametre | Notlar |
Titreşim | Frekans aralığı: 5-20Hz, + 3dB / otc; 20-80 Hz, 0.04 g2 / Hz; 80-500Hz, -3dB / ot c; XYZ ekseni, 30 dak / eksen |
Mekanik Şok | Yarım sinüs dalgası, 300m / s2, 11ms, ± X, ± Y, ± Z, 6m1 / yön |
Soğuk (çalışıyorken) | IEC60068-2-1 Reklam |
Nemli ısı | IEC60068-2-67 Cy |
Sıcaklık Döngüsü | -20 ° C ila 85 ° C, rampa 15 ° C / dak., 500 çevrim |
Güç / Termal Bisiklet | Vin = min - max, tam yük, 100 cycle |
Tasarım Marjinalliği | Tmin-10 ° C ila Tmax + 10 ° C, 5 ° C kademeler, Vin = min - maks,% 0-105 yük |
Yaşam Testi | Vin ve yükün% 95'i, değer düşüklüğü sağlayan üniteler,> 5000 saat |
Lehim kabiliyeti | IEC60068-2-20 |
Standartlara uyumluluk
Standartlar | Notlar |
UL / cUL60950 | |
EN60950 | |
EN60601-1 | |
SCA 22.2NO.601.1 | |
UL2601 | |
CSA22.2No.60950-1 |
Fiziksel Bilgi
Mekanik Anahat
Uzunluk × genişlik × yükseklik: 135 × 90 × 28 (mm), 5.32 × 3.54 × 1.1 (in),
Pin tanımlamaları
CON1
Pin No. | İsim | İşlev |
1 | FG | Toprak |
2 | N | Nötr çizgi |
3 | L | Canlı çizgi |
CON2
Pin No. | İsim | İşlev |
1 | -48V | Negatif çıkış voltajı |
2 | -48V | Negatif çıkış voltajı |
3 | GND | Pozitif çıkış voltajı |
4 | GND | Pozitif çıkış voltajı |
Uygulama Notları: Web sitemizden çeşitli uygulama notları ve teknik beyaz kağıtlar pdf formatında indirilebilir.
