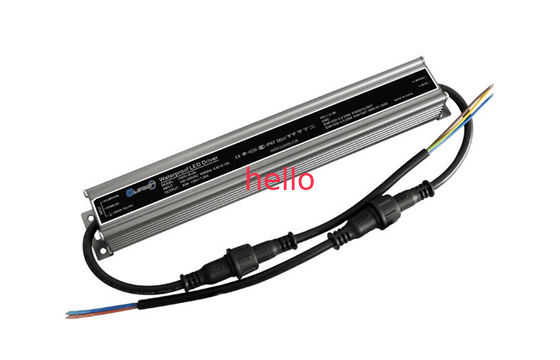

Su Geçirmez Ip67 Sabit Voltajlı LED Sürücü Devresi 40w DC 15V

Su Geçirmez Ip67 Sabit Voltajlı LED Sürücü Devresi 40w DC 15V

  • Su Geçirmez Ip67 Sabit Voltajlı LED Sürücü Devresi 40w DC 15V
Su Geçirmez Ip67 Sabit Voltajlı LED Sürücü Devresi 40w DC 15V
Ürün ayrıntıları:
Place of Origin: Guangdong China (Mainland)
Marka adı: QUAWIN / OEM
Sertifika: CE,ROHS
Ödeme & teslimat koşulları:
Minimum Order Quantity: 100 Piece/Pieces
Packaging Details: Netural labels,Antistatic bag /white box and standard export carton/customized Netrual packing/Cartoon box with less than 10KGS
Delivery Time: samples within 5 days,15 days for bulk orders
Payment Terms: L/C, D/A,D /P, T/T, Western Union, MoneyGram, Escrow, Paypal
Supply Ability: 500000 Piece/Pieces per Month
İletişim
Detaylı ürün tanımı
Rated Power: 40W Rated Voltage: DC 15V
Application: Led strips, led down lights IP Rating: IP67
name: Waterproof Led Driver Sertifika: UL, ROHS, CE
Vurgulamak:

LED şerit Sürücü

,

güç sürücüsü sürücüsü

Su Geçirmez Ip67 Sabit Voltajlı LED Sürücü Devresi 40w DC 15V

Hızlı Detay:

1. Yüksek verimlilik% 89

2. Düşük maliyet, yüksek güvenilirlik

3. Tam aralık 90 ~ 264VAC

4. Korumalar:

. Kısa devre

. Aşırı yükleme

. Aşırı gerilim

. Aşırı sıcaklık

5. Çalışma sıcaklığı: -40 ℃ ~ + 70 ℃

6. İç ve dış mekan uygulamaları için IP67 tasarımı

7. 2 ~ 3 kez yanma testleri (14 saatten uzun sürede dolu yükte + 50 ℃ / -40 ℃)

Uygulama

Led şeritler, yol açan peyzaj ışıkları, led ışıklar, elektronik ekran açtı ...... vb

Teknik Belge

M odel

QW150-026-AW ( Not 1)

Çıktı

Anma Gerilimi

15VDC

Çıkış Akımı Aralığı

0 ~ 2.6A

Artan güç

40W

Dalgalanma ve Gürültüyü (Maksimum) (Not 2)

150mVp-p

Gerilim Toleransı

±% 3.0

Hat Yönetmeliği

±% 1

Yük Tertibatı

±% 1.0

Kurulum, Yükselme Zamanı

1500ms 80ms / 230VAC, 2000ms 80ms / 110VAC

Bekleme Süresi

Tam yükte 50ms / 230VAC, tam yükte 25ms / 110VAC

Giriş

Voltaj aralığı

90 ~ 264VAC

Frekans Aralığı Verimliliği (Not 3)

47 ~ 63Hz

% 86.0

AC Akım

0.50A ~ 0.17A

Ani akım

45A / 230VAC'de Soğuk Başlatma, Ta'da Giriş: 25 ° C soğuk başlatma.

Kaçak akım

230VAC'de <0,5mA, 60Hz Girişi

Araştırma

Akım koruması

±% 1 (akım sınırlama tipi) Sabit akım sınırı, arızalı sorunun ardından giderir
kaldırıldı

Aşırı Gerilim

% 110 ~% 130 (O / P voltajını kapatın, iyileşmek için tekrar şarj edin)

Aşırı yükleme

% 130 ~% 150 (O / P voltajını kapatın, iyileşmek için tekrar şarj edin)

Kısa devre

Hıçkırık modu, hatalı sorun çıkarıldıktan sonra otomatik olarak kurtarır

Yıldırımdan Korunma
(Alternatif)

Gaz deşarj tüpü otomatik olarak deşarj olur, kurtarmaya çalışır

Aşırı sıcaklık

85 ℃ ± 10 ℃ (O / P voltajını kapatın, tekrar güç açın)

Çevre

Çalışma Ortamı (Not 4)

-40 ℃ ~ + 70 ℃

Çalışma Nemi

20 ~% 90 RH yoğunlaşmayan

Depolama Ortamı &
Nem

-45 ℃ ~ + 80 ℃

TEMP. Katsayısı

±% 0,05 ℃ (0 ~ 50 ℃)

Titreşim

10 ~ 500 Hz, 2 G 10 dak. / 1 ​​bisiklet, 60 dak. Periyodu. Her biri X, Y, Z eksenleri boyunca

Güvenlik ve EMC

Güvenlik standartları

EN-61347-1, EN61347-2-13, IP67, ROHS Deneyleri, Tasarım UL8750'e bakın

Dayanıklı Gerilim

I / PO / P: 3KVAC, IP-FG: 1,5KVAC, OP-FG: 500VAC

İzolasyon Direnci

I / PO / P IP-FG OP-FG: 100M Ohms / 500VDC / 25 ℃ /% 70 Bağıl Nem

EMC Emisyon

EN55015'e uygunluk: 2007, EN61547: 1995 + A1: 2000; EN61000-3-2: 2006;
EN61000-3-3: 2008

EMC Bağışıklığı

EN55015'e uygunluk EN61547 EN61000-4-2,3,4,5,6,8,11

Diğerleri

Ömür Boyu (Not 5)

≥50000 saat (25 ~ 30 ℃)

Hayır Yük güç tüketimi

≤1.0W

MTBF (Not 6)

250 K sa.dakika, MIL-HDBK-217F (25 ° C)

Boyut (Not 7)

248 * 36 * 29 mm (L * G * H)

Ambalaj (Not 8)

40 adet / karton

Ağırlık

0.4Kg / adet / 40pcs / CTN

Notlar

Tüm parametreler normal sıcaklıkta (+25 ~ + 28 ℃) ölçülür

1. Anma gerilimi 18V / 27V gibi özelleştirilebilir ... özelleştirilebilir

2. Dalgalanma ve Gürültü 20KHz bant genişliği ile ölçülür, 12 "bükülmüş çift tel, 0,1 uf &
47uf paralel kondansatör (tam yükte)

3. Verimlilik maksimum çıkış voltajında ​​ölçülür ve 230VAC tam yük ile, eğer 110VAC verimlilikle
% 1 ila% 2 düşürülecek; Çalışma 1 ~ 2 saat, verimlilik ilk aşamaya göre% 0.5 ila% 1 daha yüksek olacaktır

4. Bu seri ihtiyaç duyduğunuz parametre bize ulaşırsa -45 ~ -50 ℃ (tam yükte) çalışabilir.

5. Bu, + 25 ℃ ~ + 30 ℃, dış muhafaza sıcaklığı + 55 ℃ ya da öylesine çevresel sıcaklık ile 120VAC,% 80 ~ 85% yük ölçülür.

6. Bu, + 25 ℃ ~ + 30 ℃, dış muhafaza sıcaklığı + 55 ℃ veya civarında çevre sıcaklığı ile 120VAC,% 80 ~ 85% yükte ölçülmüştür.

7. Daha fazla ayrıntı aşağıdaki mekanik taslağı görüyor.

8. 18'li paketleme yöntemi, su geçirmez konnektörlü ledli sürücüler için uygun değildir.

Mekanik Özellikler

Blok Diyagramı

Eğrisel Statik Karakteristikler

Verimlilik ve Yük (24V) (110VAC / 230VAC)
