| Place of Origin: | China |
| Marka adı: | Meanwell |
| Sertifika: | CE,ROHS, TUV, UL |
| Model Number: | SE-450 Single Output Switching Power Supply |
| Minimum Order Quantity: | Negotiable |
|---|---|
| Fiyat: | Negotiable |
| Packaging Details: | Export Standard Packaging |
| Delivery Time: | 5-7 work days after receiving deposit |
| Payment Terms: | Ex works |
| Supply Ability: | 30000pcs/month |
| DIMENSION: | 225*124*50mm (L*W*H) | Protections: | Short circuit / Overload / Over voltage / Over temperature |
|---|---|---|---|
| PACKING: | 1.25Kg;12PCS/16Kg/1CUFT | Over voltage protection: | 115%~145% |
| EMC EMISSION: | Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3 | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 36V, 48V |
| Overload protection: | 105%~150% Shut down o/p voltage, repower on to recover | Warranty: | 2 Years |
| Vurgulamak: | Yüksek güç led güç kaynağı,LED Işık Güç Kaynağı |
||

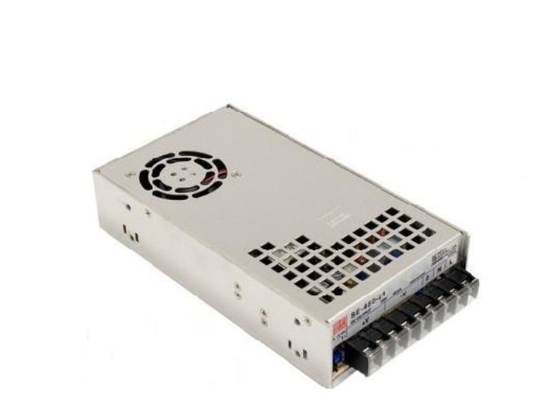

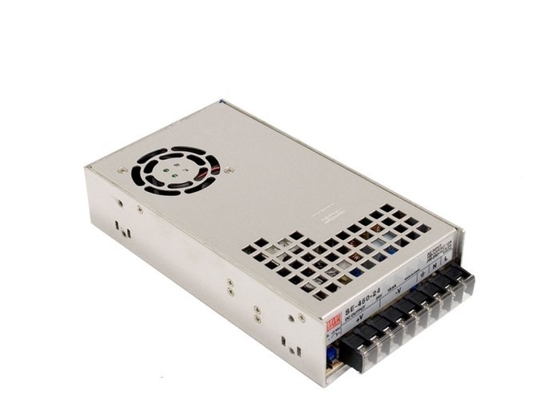

Meanwell SE-450 AC DC LED Güç Kaynağı 12V 24V Sabit Voltajlı LED Sürücüsü
Kapalı SE Serisi 100w-450w Minyatür Özellikler:
1. Anahtarla seçilebilen AC girişi
2. 300VAC dalgalanma girişine 5 saniye dayanabilir (SE-200/350)
3. Korumalar: Kısa devre / Aşırı yük / Aşırı gerilim / Aşırı sıcaklık (SE-100 hariç)
4. Dahili DC fan (SE-350/450) ile zorla hava soğutması
5. Dahili fan AÇIK / KAPALI kontrolü (SE-350)
6. Dahili sabit akım sınırlama devresi (SE-200/350)
7. 5G titreşim testine dayan (SE-200/350)
8. Yerleşik uzaktan algılama fonksiyonu (SE-450)
9.% 100 tam yük yanma testi
10. Güç açık için LED göstergesi
11. 2 yıl garanti
SE Serisi SE-350 Tek Çıkışlı Anahtarlama Güç Kaynağı Özellikleri:
1. AC girişi aktif dalgalanma akımı sınırlaması
2. Anahtar tarafından seçilen AC giriş aralığı
3. Korumalar: Kısa devre / Aşırı yük / Aşırı gerilim / Aşırı sıcaklık.
4. Dahili DC bilyalı rulmanlı fan ile zorla hava soğutması
5. Dahili uzaktan algılama fonksiyonu
6. Güç açıkken LED göstergesi
7. UL onaylı
9. 2 yıl garanti
Kapalı Anahtarlama Güç Kaynakları
SE Seriler:
Tek Çıkışlı Anahtarlama Güç Kaynağı: SE-100, SE-200, SE-350, SE-450, SE-600, SE-1000, SE-1500
450W Tek Çıkışlı LED Anahtarlama Güç Kaynağının Kısa Ayrıntıları:
| 450W Tek Çıkışlı | ||||
| Model numarası. | Çıktı | Bana. | AR & GE | Effi. |
| SE-450-3.3 | 3.3V, 0 ~ 75A | ±% 3 | 200mV | % 74 |
| SE-450-5 | 5V, 0 ~ 75A | ±% 3 | 200mV | % 78 |
| SE-450-12 | 12V, 0 ~ 37.5A | ±% 1 | 200mV | % 83 |
| SE-450-15 | 15V, 0 ~ 30A | ±% 1 | 200mV | % 84 |
| SE-450-24 | 24V, 0 ~ 18.8A | ±% 1.5 | 200mV | 86% |
| SE-450-36 | 36V, 0 ~ 12.5A | ±% 1 | 200mV | 86% |
| SE-450-48 | 48V, 0 ~ 9.4A | ±% 1 | 200mV | % 88 |
SE Serisi 100W ile 450W arası Özellikler:
| Model numarası. | SE-100 | SE-200 | SE-350 | SE-450 | |
AC girişi voltaj aralığı | Anahtarla 115/230 VAC | ||||
Ac inrush Akım (maks.) | Soğuk başlangıç, 230VAC'de 36A | Soğuk başlangıç, 230VAC'de 55A | Soğuk başlangıç, 230VAC'de 60A | Soğuk başlangıç, 230VAC'de 55A | |
DC ayarı Menzil | -5% ~ +% 10 puan çıkış voltajı | ±% 10 nominal çıkış voltajı | |||
Aşırı yükleme koruma | Menzil | % 110 -% 150 | % 105 -% 150 | % 105 ila% 135 | % 105 -% 150 |
| Tip | Sýklama modu, otomatik kurtarma | Sabit akım sınırlama, Otomatik kurtarma | Kapama o / p Voltaj, yeniden hesaplama Kurtarmak için | ||
Aşırı gerilim koruma | 115% ~ 135% | 115% ~ 145% | |||
Dayanmak Voltaj | I / P - O / P: 3kVAC, I / P - FG: 1.5kVAC, O / P-FG: 0.5kVAC | ||||
Çalışma sıcaklık | -20 ° C + 60 ° C | -20 ° C + 60 ° C | -20 ° C + 60 ° C | -10 ~ + 60 ° C (bkz. Çıkış değer kaybetme Eğri) | |
Emniyet Standartlar | UL60950-1, GB4943 (yalnızca SE-100) onaylandı | ||||
EMC Standartlar | EN55022 sınıf B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, Sadece SE-100 için GB9254 | ||||
| Bağ | 7P / 9.5mm adımlı terminal bloğu 9P / 9.5mm pitch terminal bloğu Kapaklı 9P / 11mm'lik kapaklı terminal bloğu | ||||
Boyut (YBGxY) (mm) | 159x 97x 38 | 215x 115x 50 | 225x 124x 50 | ||
| Dava numarası | 901 | 912E | 912C | 986A | |
| Paketleme | 30pcs / 17.5kg | 12pcs / 12kg | 12pcs / 13.5kg | 12pcs / 16kg | |
NOT:
1. Belirtilmeyen tüm parametreler, 230VAC giriş, nominal yük ve ortam sıcaklığının 25 ° C'de ölçülür.
2. Dalgalanma ve parazit, bant genişliği 20MHz'de, 0.1uf ve 47uf paralel kondansatör ile sonlandırılmış 12 "bükümlü çift tel kullanılarak ölçülür.
3. Tolerans: kurulum toleransını, hat düzenlemesini ve yük regülasyonunu içerir.
SE-450 Series Veri Sayfası:
SE Serisi SE-450 Modeller:
NES-450-3.3
NES-450-5
NES-450-12
NES-450-15
NES-450-24
NES-450-36
NES-450-48
