Place of Origin: | Guangdong, China (Mainland) |
Marka adı: | e.mini |
Sertifika: | CE/RoHS/FCC/PSE/CCC/TUV-CB/KC |
Model Number: | LR120050 (12V 5A) CCC |
Output Type: | DC |
---|---|
Usage: | ITX Power, DC-ITX Power Adapter, LCD/LED Display, Laptop |
Connection: | Desktop |
is_customized: | Yes |
Size: | 125*55.5*33mm |
Output Power: | 60W |
Output Voltage: | 12VDC |
Output Max. Load: | 5A |
Standby Power: | 0.5W Max |
Input Frequency Range: | 47Hz to 63Hz |
Input Voltage Range: | 90-280Vac |
Input Current: | 1.6A Max |
Service: | OEM, ODM, After-sale |
Minimum Order Quantity: | 20 Pieces |
---|---|
Packaging Details: | Work Bin and Handle Box |
Delivery Time: | Within 2-7 working days after getting deposit |
Payment Terms: | T/T, Western Union, Paypal, Credit Card |
Supply Ability: | 25000 Pieces per Month |
Vurgulamak: | Bilgisayar şarj adaptörü,bilgisayar güç adaptörü |
---|

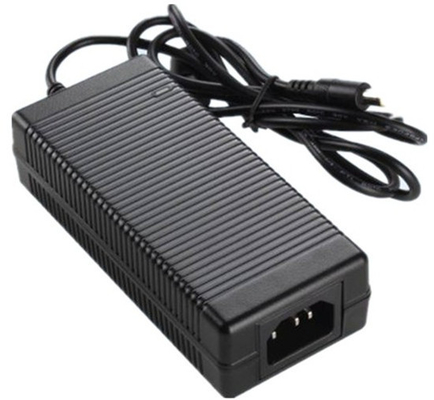

60 Watt ITX Bilgisayar AC Adaptörü, Dizüstü Masaüstü Bilgisayar Güç Kaynağı
Rekabet avantajları:
1. Profesyonel Mini ITX Kılıf Üretici
2. Aşırı akım koruması, Aşırı gerilim koruması, Aşırı ısınma koruması vs.
3. Çok amaçlı ürünler (ITX Power, DC-ITX Güç Adaptörü, LCD, LED Ekran Adaptörü ve Dizüstü Adaptörü)
4. OEM / ODM Hizmet mevcuttur
Hızlı Bakış Özellikleri: (Daha fazla ayrıntı için lütfen aşağıya bakın)
Model: | LR120050 (12V 5A) |
Yazın: | ITX Power, DC-ITX Güç Adaptörü, LCD, LED Ekran Adaptörü ve Dizüstü Adaptörü |
Parametre : | 1, Standart yuvarlak ağız çıkış arabirimi: 2.5mm iç çaplar, 5.5mm dış çap; 12V çıkış gerilimi, 60W çıkış gücü vb. |
Neden Realan:
Biz, mini bilgisayar kasaları ve güç kaynakları için çok profesyonel bir üreticiyiz, pc durumlarda geliştirip üreten 10 yılı aşkın tecrübeye sahibiz. Belirleme kaliteye ulaşır, Realan daima üretimin felsefesini kalbiyle yapıyor, kazanmayı, yüksek değerli ürün değerli işbirliğini sağlıyor. Ve ürünlerimiz Doğu Asya, Güneydoğu Asya, Orta Doğu, Kuzey Amerika, Güney Amerika, Avrupa, Afrika, Avustralya ve diğer ülkelere ihraç edilmiştir.
Satın alma işleminizden önce veya sonra herhangi bir sorunuz veya endişeniz varsa bizimle iletişime geçmekten çekinmeyin. % 100 memnuniyetinizi taahhüt ediyoruz.
Ayrıntılı Spesifikasyon:
1. TANIM:
Belgenin amacı, işlevsel gereklilikleri belirtmektir
60W'lık bir anahtarlamalı güç kaynağı.
2. GIRIŞ KARAKTERİSTİKLERİ:
2.1 Giriş Voltajı:
Nominal Gerilim: 100 ~ 240Vac
Varyasyon Aralığı: 90-280Vac
2.2 Giriş Frekansı:
Nominal Frekans: 50 / 60Hz.
Varyasyon Frekansı: 47-63Hz
2.3 Giriş Akımı:
1.6Amp max Herhangi bir giriş voltajında ve nominal DC çıkış nominal yükünde.
2.4 Yığın Geçişi:
120 Amps Maks. Anma yükü ve 25 derece ortamda, 240Vac girişinde soğuk çalıştırma.
2.5 Ac Sızıntı Akımı:
0.25mA Max.At240Vac girişi.
3. ÇIKIŞ ÖZELLİKLERİ:
3.1 / Güç çıkışı
Voltaj | Min. Yük | Oy. Yük | Hazırda bekleme gücü | Çıkış gücü |
12Vdc | 0.01A | 5.0A | 0.5W Max | 60W |
3.2 Kombine Yük / Hat Tüzüğü
Voltaj | Min. Yük | Oy. Yük | Hat Yönetmeliği | Yük Tertibatı |
12Vdc | 0.01A | 5.0A | ±% 1 | ±% 5 |
3.3Giriş ve Gürültüyü:
Nominal gerilim ve nominal yük altında, Max.Bandwidth ile ölçüldüğünde dalgalanma ve gürültü aşağıdaki gibidir.
20MHz ve Paralel 47uF / 0.1uF, test noktasına bağlanmıştır.
Gerilim Ripple ve Gürültüsü (Maks.)
+12 Vdc 120 mV pp
3.4 Gecikme süresini açın:
115Vac giriş ve çıkış Max.load.
3.5 Yükseliş zamanı:
40 mS Max.at 115Vac giriş ve çıkış Maks. Yük.
3.6Vokuma süresi:
5 mS Min.at 115Vac giriş ve çıkış Max.Load.
3.7 Verimlilik:
% 75 Min, 115 / 230Vac giriş voltajında, 1/4, 1/2, 3/4 ve tam yük hesaplama ortalama verimlilikte.
4. KORUMA FONKSİYONU:
4.1 Kısa devre testi:
Kısa devre arızaları giderildiğinde güç kaynağı otomatik olarak geri kazanılacaktır.
4.2 Akım Koruması:
Aşırı akım arızaları giderildiğinde güç kaynağı otomatik olarak kurtarılacaktır.
4.3Aşırı Gerilim Koruması:
Arızalar% 120 -% 170 oranında azaltıldığında güç kaynağı otomatik olarak geri yüklenir.
5. ÇEVRE GEREKLIĞI:
5.1 Çalışma Sıcaklığı:
0 derece ila 40 derece, Tam yük, Normal çalışma.
5.2 Depolama Sıcaklığı: -20 derece ila 80 derece
Pakette
5.3 Nispi Nem:
5% (0 derece) ~ 90% (40 derece) RH, 72 saat, Tam yük, Normal çalışma.
5.4 Titreşim:
Çalışma: IEC 721-3-3 3M3
5 ~ 9Hz, A = 1.5mm
(9 ~ 200Hz, İvme 5m / S2)
2. Ulaşım:
IEC 721-3-2 2M2
5-9Hz, A = 3.5mm
9 ~ 200Hz, İvme = 5m / S2
200 ~ 500Hz, İvme = 15m / S2
3. Eksenler, eksen başına 10 döngü.
Test sırasında herhangi bir kalıcı hasar meydana gelmez.
ÖRNEK, gücü kapatıp açtıktan sonra orijinal durumuna geri getirmelidir ..
5.5 Paketli Bırakma:
1M duvar tipi ve 760mm masaüstü tipi için yukarıda tarif edildiği gibi.
Yatay yüzey, en az 13 mm kalınlığında, iki kat kontrplak üzerine monte edilen sert odundur.
Her biri 19 mm'den 20 mm'ye kalınlıkta, hepsi beton veya eşdeğer dayanıksız bir zemin üzerinde desteklenir.
6. GÜVENLİK KOŞULLARI:
6.1 TUV / GS- (EN60950-1), CCC- (GB4943) AS / NZS: 60950-1, UL / CUL- (UL60950-1)
Güvenlik: TUV / GS- (EN60950-1), CCC- (GB4943) AS / NZS: 60950-1, UL / CUL- (UL60950-1)
6.2 DİELEKTRİK MUKAVEMET Hi-Pot:
Birincil ila ikincil: tip testi için 1800Vac10mA / 3S.
6.3 Uyarılma direnci:
Birincil ila ikincil: 500V DC'de 10MΩ min.
6.4 EMI STANDART
Sınırlarını Karşılamaktadır
<1> .fcc part15 sınıf B kuralları
<2> .EN55022 sınıf B kuralları
<3> .GB9254-1998, GB17625.1-2003
