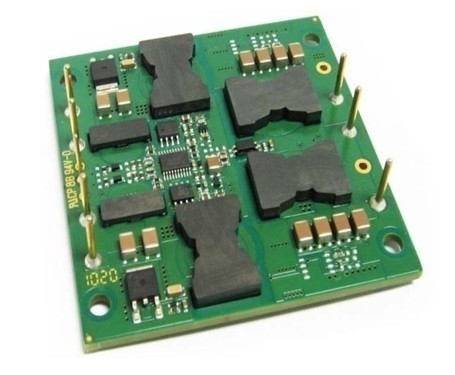

Vurgulamak: | Dc-dc dönüştürücü izole güç kaynağı,demiryolu güç kaynakları |
---|
Hızlı Detay
Menşe Yeri: Çin
Marka Adı: Enargy
Model Numarası: JS150-24S12-POC
Çıkış Gücü: 150W
Çalışma Sıcaklığı Aralığı: -20 ~ 85 ℃
Giriş Voltaj Aralığı: 18-36Vdc
Çıkış Voltajı: 12Vdc
Verimlilik:% 88
Boyut (L * G * Y): 72.1 * 72.1 * 9.1mm
Ödeme ve Nakliye Koşulları
Minimum Sipariş Miktarı: 1 Adet
Fiyat: Müzakere
Teslim Süresi: Müzakere
Tedarik İmkanı: 1000Pcs / hafta
Temel Özellikler
· Çıkış gücü: 150W
· Geniş giriş aralığı: 18-36Vdc
· Yüksek dönüşüm verimliliği:% 88
· Hat regülasyonu% ± 0,5
· Yük regülasyonunun ±% 0,5
· Sabit çalışma frekansı
· İzolasyon gerilimi: 1500V
· Etkinleştir (AÇIK / KAPALI) kontrolü
· Çıkış aşırı yük koruması
· Sýklama modu kýsa devre korumasý
· Aşırı sıcaklık koruması
· Giriş düşük gerilim kilitleme
· Çıkış voltaj düzeltmesi: ±% 10
Ürüne Genel Bakış
Bu DC-DC dönüştürücü modülleri, olgun bir güç bileşeninin performansını, esnekliğini, güvenilirliğini ve maliyet etkinliğini sağlamak için gelişmiş güç işleme, kontrol ve paketleme teknolojilerini kullanmaktadır. Yüksek frekanslı Active Clamp anahtarlama, düşük gürültü ve yüksek verimlilik ile yüksek güç yoğunluğu sağlar.
Ürünün Tanıtımı
JS serisi, endüstri standardı olmayan tuğla paket boyutunu kullanan, bağımsız olarak düzenlenmiş bir tek çıkış dönüştürücüsüdür. Çok yüksek verimlilik, eşzamanlı doğrultma ve yenilikçi bir yapı tasarımı ile ENERJİ CORP patentli topolojinin, ısı dağılımını en aza indirgeyen ve son derece yüksek güç yoğunluklarına izin veren bir sonucudur. Dönüştürücü tarafından tüketilen güç çok düşük olduğundan, bir ısı emici gerekmemekte ve maliyet, ağırlık, yükseklik ve uygulama çaba tasarrufu sağlanmaktadır. Tüm güç ve kontrol bileşenleri, yüksek katmanlı yüzey montaj teknolojisi ile çok katmanlı PCB substratına monte edilmekte ve daha güvenilir bir ürün elde edilmektedir.
Aksi belirtilmediği sürece, elektriksel özellikler, giriş voltajının, çıkış yükünün ve taban plakası sıcaklığının tüm çalışma aralığı boyunca geçerlidir. Tüm sıcaklıklar, taban plakasının merkezinde bulunan çalışma sıcaklığına karşılık gelir. Ta = 25oC'de tüm veri testleri özel tanım dışında.
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş gerilimi | 38 | Vdc | Sürekli, çalışmayan | ||
36 | Vdc | Sürekli çalışma | |||
38 | Vdc | Çalışma geçici koruma, <100mS | |||
İzolasyon Gerilimi | 2000 | Vdc | Çıktıya Giriş | ||
Çalışma sıcaklığı | -40 | 100 | ℃ | ||
Depolama sıcaklığı | -55 | 105 | ℃ | ||
Vin-Gerilim için etkinleştir | -2.0 | 10 | Vdc |
Parametre | Min | Tip | Max | Birimler | Notlar |
Giriş Gerilimi Aralığı | 18 | 24 | 36 | Vdc | Sürekli |
Düşük Voltaj Kilitleme | 16.8 | 17.8 | Vdc | Açılış Eşiği | |
15.3 | 16.2 | Vdc | Kapanma Eşiği | ||
Maksimum Giriş Akımı | 11 | A | Tam Yük; 18Vdc Giriş | ||
Verimlilik | 88 | % | Tam yük, derece giriş voltajı, Şekil 1-4 | ||
Tüketim | 3 | W | Min. Yük | ||
Devre Dışı Giriş Akımı | 10 | MA | Pini düşük etkinleştir | ||
Harici Girdi Kapasiteyi Öner | 100 | ΜF | Tipik ESR 0.1-0.2Ω |
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Voltajı Ayar Noktası | 11.88 | 12,00 | 12.12 | Vdc | Nominal girdi; Yüksüz |
Çıkış Gerilimi Aralığı | 11.76 | 12,00 | 12.24 | Vdc | |
Çıkış Akımı Menzili | 0.1 | 12.5 | A | Isı değer düşüklüğüne tabidir; Şekil 5-8 | |
Hat Yönetmeliği | ± 0.02 | ± 0.50 | % | Düşük hattan yüksek hatta; tam dolu | |
Yük Tertibatı | ± 0.02 | ± 0.50 | % | Min. Tam yüke yük; Nominal girdi | |
Sıcaklık Düzenlemesi | ± 0.03 | ± 0.05 | % / ° C | Aşırı çalışma sıcaklığı aralığı | |
Akım sınırı | 13,75 | 15 | 16.3 | A | Çıkış gerilimi nominalin% 95'i |
Kısa devre akımı | 0.1 | 15 | 16.3 | A | Çıkış gerilimi <250 mV |
Dalgalanma (RMS) | 20 | MV | Nominal girdi; tam dolu; 20 MHz bant genişliği; Şekil 13 | ||
Gürültü (Tepe-Pik) | 120 | MV | |||
Maksimum Çıkış Kap. | 8000 | ΜF | Nominal girdi; tam dolu | ||
Çıkış Voltaj Trimi | ± 10 | % | Nominal girdi; tam dolu; |
Parametre | Min | Tip | Max | Birimler | Notlar |
Çıkış Akımındaki Değişim (Di / dt = 0.1A / μs) | 360 | MV | % 50 ila% 75 ila% 50 Iout max; Şekil 11 | ||
Çıkış Akımındaki Değişim (Di / dt = 2.5A / μs) | 480 | MV | % 50 ila% 75 ila% 50 Iout max; Şekil 12 | ||
Yerleşim Süresi | 200 | ΜS | % 1'in içinde Vout nom. | ||
Açılma Zamanı | 10 | bayan | Tam dolu; Vout =% 90 nom. Şekil 9 | ||
Kapatma Sonbahar Saati | 300 | ΜS | Tam dolu; Vout =% 10 nom. Şekil 10 | ||
Çıkış Voltajı Aşırı Atış | 3 | % |
Parametre | Min | Tip | Max | Birimler | Notlar |
Anahtarlama Frekansı | 180 | 200 | 220 | KHz | Düzenleme aşaması ve İzolasyon aşaması |
Trim (Pin8) | Gerilim Trimi (Pin8) | ||||
Çıkış Voltaj Trimi | 10 | % | Trim Up, Pin'i Vout'a (-) Trimleyin. | ||
10 | % | Trim Down, Pin'i Vout'a (+) Trimleyin. | |||
Etkinleştir (ON / OFF) Kontrol (Pin4) | Bkz. Bölüm 7.1 | ||||
Etkinleştirme Gerilimi Kaynak Akımını Etkinleştir | 5 | Vdc | İğne yüzmesini etkinleştir | ||
1 | MA | ||||
Etkin Pozitif Mantığı Etkinleştir (ON / OFF) | 5 | 10 | Vdc | ON-Kontrol, Mantık yüksek veya yüzen | |
-0.5 | 2.0 | Vdc | KAPALI-Kontrol, Mantık düşük | ||
Aşırı yükleme koruması | 110 | 120 | 130 | % | Darbe Akımı Limit Eşiği ile Akım Modu, Nabız, (% Nominal Yük) |
Kısa Devre Koruması | 80 | MΩ | Tip: Hıçkırık Modu, Kilitlemesiz, Otomatik Kurtarma, Eşik, Kısa Devre Direnci | ||
Aşırı Sıcaklık Koruması | 105 | ℃ | Tip: Kilitlemesiz, Otomatik Kurtarma, Eşik, PCB Sıcaklığı | ||
15 | ℃ | Histerezis |
Parametre | Min | Tip | Max | Birimler | Notlar |
İzolasyon Gerilimi | 1500 | Vdc | Çıktıya Giriş | ||
1500 | Vdc | Tabana Giriş | |||
500 | Vdc | Tabana Çıktı | |||
İzolasyon Direnci | 10 | MΩ | Atmosferik basınç ve RH% 90 olduğunda test etmek için 500VDC'de, | ||
İzolasyon Kapasitesi | 1000 | PF |
Parametre | Min | Tip | Max | Birimler | Notlar |
Ağırlık | 3.5 (99) | Oz (g) | Açık Çerçeve | ||
MTBF (hesaplanan) | 1 | MHR'ler | TR-NWT-000332; 80% yük, 300LFM, 40 ℃ Ta |
Parametre | Min | Tip | Max | Birimler | Notlar |
Çalışma sıcaklığı | -40 | +100 | ℃ | Genişletilmiş, taban PCB sıcaklığı | |
Depolama sıcaklığı | -55 | +105 | ℃ | Çevre | |
Sıcaklık Katsayısı | ± 0.05 | % / ℃ | |||
Nem | 20 | 95 | % RH | Bağıl Nem, Yoğuşmasız |
Parametre | Notlar |
UL / cUL60950 | |
EN60950 | |
GB4943 | |
İğne Alev Testi (IEC 695-2-2) | Bütün montaj testi; Pano ve plastik parçalar UL94V-0 uyumlu |
IEC 61000-4-2 |
Parametre | Notlar |
Titreşim | 10-55Hz süpürme, 1 dak./sweep, 3 eksen için 120 süpürme |
Mekanik Şok | 100g min, x ve y ekseninde 2 damla, z ekseninde 1 damla |
Soğuk (çalışıyorken) | IEC60068-2-1 Reklam |
Nemli ısı | IEC60068-2-67 Cy |
Sıcaklık Döngüsü | -40 ° C ila 100 ° C, rampa 15 ° C / dak., 500 çevrim |
Güç / Termal Bisiklet | Vin = min - max, tam yük, 100 cycle |
Tasarım Marjinalliği | Tmin-10 ° C ila Tmax + 10 ° C, 5 ° C kademeler, Vin = min - maks,% 0-105 yük |
Yaşam Testi | Vin ve yükün% 95'i, derece düşen birimler, 1000 saat |
Lehimlenebilirlik | IEC60068-2-20 |
Şekil 1 : 25 ° C'de minimum, nominal ve maksimum giriş voltajı için nominal çıkış voltajı ile yük akımı arasındaki verimlilik.
Şekil 2 : Ortam havası sıcaklıkları 25 ° C, 40 ° C ve 55 ° C (nominal giriş voltajı) için nominal çıkış voltajında verimlilik ve% 60 nominal güç ve hava akışı hızı verimliliği.
Şekil 3: 25 ° C'de minimum, nominal ve maksimum giriş voltajı için nominal çıkış voltajında yük akımına göre güç dağılımı.
Şekil 4: Ortam havası sıcaklıkları 25 ° C, 40 ° C ve 55 ° C (nominal giriş voltajı) için nominal çıkış voltajında ve% 60 nominal güç ve hava akışı hızında güç dağılımı.
Şekil 5: Pin 1'den Pin 5'e (nominal giriş voltajı) hava akışı ile 0 LFM'den 400 LFM'ye kadar hava akışı oranları için çevre hava sıcaklığına karşı maksimum gç azaltma eğrileri.
Şekil 6 : 100 LFM oranında akan 25 ° C hava ile tam yük akımında (150W) dönüştürücünün termal grafiği. Dönüştürücü, pim 1'den pim 5'e akar (nominal giriş voltajı).
Şekil 7 : Girişten çıkışa hava akışı ile (nominal giriş voltajı) 0 LFM'den 400 LFM'ye kadar hava akış oranları için ortamın hava sıcaklığına karşı maksimum gç azaltma eğrileri.
Şekil 8 : 100 LFM oranında akan 25 ° C hava ile tam yük akımında (150W) dönüştürücünün termal arsa. Hava, konvertörden girişten çıkışa akar (nominal giriş voltajı)
Şekil 9: Tam yükte geçici açma (direnç yükü) (20 ms / div). Giriş voltajı önceden uygulanmıştır.
Ch 1: Vout (5V / div) .Ch 2: AÇIK / KAPALI giriş (5V / div)
Şekil 10 : Tam yükte kesme düşüş zamanı (400 μs / div).
Ch 1: Vout (5V / div) .Ch 2: AÇIK / KAPALI giriş (5V / div).
Şekil 11 : Yük akımındaki basamak değişimine verilen çıkış voltajı tepkisi (Iout'un (max)% 50-75-50'si; dI / dt = 0.1A / μs). Yük kapağı: 10μF, 100 mΩ ESR tantal kapasitör ve 1μF seramik kapasitör. Bölüm 1: Vout (100mV / div).
Şekil 12 : Yük akımındaki basamak değişimine çıkış voltajı tepkisi (Iout'un (max)% 50-75 -% 50'si: dI / dt = 2.5A / μs). Yük kapağı: 470μF, 30 mΩ ESR tantal kapasitör ve 1μF seramik kapak. Bölüm 1: Vout (100mV / div).
Şekil 13 : Nominal giriş voltajında ve nominal yük akımında (100mV / div) çıkış gerilimi ripple. Yük kapasitesi: 1μF seramik kapasitör ve 10μF tantal kapasitör. Bant genişliği: 20 MHz.
Etkinleştirme pimi güç modülünün elektronik olarak açılıp kapatılmasını sağlar. Etkinleştir (AÇIK / KAPALI) işlevi pil gücünü korumak, darbeli güç uygulaması veya güç yükseltme sıralaması için kullanışlıdır.
Etkinleştirme pimi, -Vine başvurulur. Dahili olarak yukarı çekilir, bu nedenle harici gerilim kaynağı gerekmez. Enable pininin kontrolü için bir açık kolektör (veya açık drain) anahtarı önerilir.
Enable pinini kullanırken, referansın gerçekten EMI filtresi öncesinde değil, üniteden uzakta olan-Pin pin olduğundan emin olun. Kontrol sinyalinin optik olarak bağlanması ve opto kuplörü doğrudan modülde konumlandırılması, bu sorunlardan kaçınacaktır. Enable pini kullanılmazsa, yüzen (pozitif lojik) bırakılabilir veya -Vin pinine (negatif lojik) bağlanabilir. Şekil A, AÇIK / KAPALI iğneyi çalıştırmak için beş olası devrenin detaylarını verir. Şekil B, dahili AÇMA / KAPAMA devresinin ayrıntılı bir görünüşüdür.
· Giriş Düşük Voltaj Kilitleme: Konvertör, giriş voltajı çok düşük olduğunda giriş sisteminde bir dengesizlik probleminden kaçınmaya yardımcı olmak için tasarlanmıştır. Kilitleme devresi DC histerezisli bir karşılaştırıcıdır. Giriş voltajı yükseldiğinde, dönüştürücünün açılmadan önce tipik Açılma Gerilim Eşiği değerini (şartname sayfasında listelenmiştir) aşması gerekir. Dönüştürücü açık olduğunda, konvertör kapanmadan önce giriş voltajı tipik Turn-Off Voltaj Eşiği değerinin altına düşmelidir.
· Çıkış Akımı Limiti: Maksimum akım sınırı, çıkış voltajı düştükçe sabit kalır. Bununla birlikte, çıkıştaki kısa empedans çıkış voltajını belirtilen Çıktı DC Akım-Limit Kapatma Geriliminin altına düşürecek kadar küçük olduğunda, dönüştürücü kısa devre koşulu kaldırılana kadar sürtünme kipine süresiz olarak kısa devre koruma devresine girer. Bu, dönüştürücü veya yük kartı aşırı derecede ısınmayı önler.
· Aşırı Sıcaklık Kapatma: Dönüştürücü üzerindeki bir sıcaklık algılayıcısı, modülün ortalama sıcaklığını algılar. Termal kapanma devresi, algılanan konumdaki sıcaklık Aşırı Sıcaklık Kapatma değerine ulaştığında dönüştürücüyü kapatmak üzere tasarlanmıştır. Algılanan yerin sıcaklığı Aşırı Sıcaklık Kapatma Yeniden Başlatma Hysteresis değerine düştüğünde dönüştürücünün tekrar açılmasına izin verecektir.
Çıkış dalgalanması, temel frekans dalgalanması ve yüksek frekans anahtarlama gürültü sivri uçlarından oluşur. Temel anahtarlama frekansı dalgalanma (veya temel dalgalanma) 100KHz ila 1MHz aralığındadır; Yüksek frekans anahtarlama gürültü sivri (veya anahtarlama gürültüsü) 10 MHz ila 50 MHz aralığındadır. Anahtarlama gürültüsü normalde 20 MHz bant genişliği ile belirlenir ve gürültü yükselmeleri için tüm önemli harmonikleri dahil edilir.
Çıkış dalgalanmasını ve gürültünün ölçülmesinin en kolay yolu, aşağıda gösterildiği gibi bir osiloskop prob ucunu ve zemin halkasını doğrudan güç dönüştürücü çıkış pinlerine bastırmaktır. Bu, çıkış terminalleri arasında mümkün olan en kısa bağlantıyı sağlar. Osiloskop probu topraklama klipsi dalgalanma ve gürültü ölçümlerinde hiçbir zaman kullanılmamalıdır. Topraklama klibi sadece bir anten görevi görecek ve radyasyona maruz kalmış yüksek frekanslı enerjiyi pikap edecek değil aynı zamanda ortak modlu gürültüyü de ölçmeye getirecektir.
Ripple ve noise ölçümleri için standart test düzeneği Şekil D'de gösterilmiştir. Ölçümler için, alan problarının uzun zemin klibi ile ilişkili gürültü emilimini gidermek için bir prob soketi (Tektronix, PN 131.0258-00) kullanılır.
Notlar:
1. Pimler 3 0.040 "(1.02mm) çapındadır.
2. Diğer tüm pimler 0.060 "(1.52mm) çapındadır.
3. Toleranslar: x.xx ± 0.02 inç (xx ± 0.5mm)
X.xxx ± 0.010 inç (x.xx ± 0.25mm)
Pin No. | İsim | İşlev |
1 | Vin (+) | Pozitif giriş voltajı |
2 | Vin (+) | Pozitif giriş voltajı |
3 | Etkinleştir | Dönüştürücüyü AÇIK ve KAPALI duruma getirmek için TTL girişi, içten kalkma ile Vin (-) referans alınır. |
4 | Vin (-) | Negatif giriş voltajı |
5 | Vin (-) | Negatif giriş voltajı |
6 | Vout (-) | Negatif çıkış voltajı |
7 | Vout (+) | Pozitif çıkış voltajı |
8 | Trim | Çıkış voltajı trim. Nominal çıkış gerilimi için TRIM pinini açık bırakın. |
